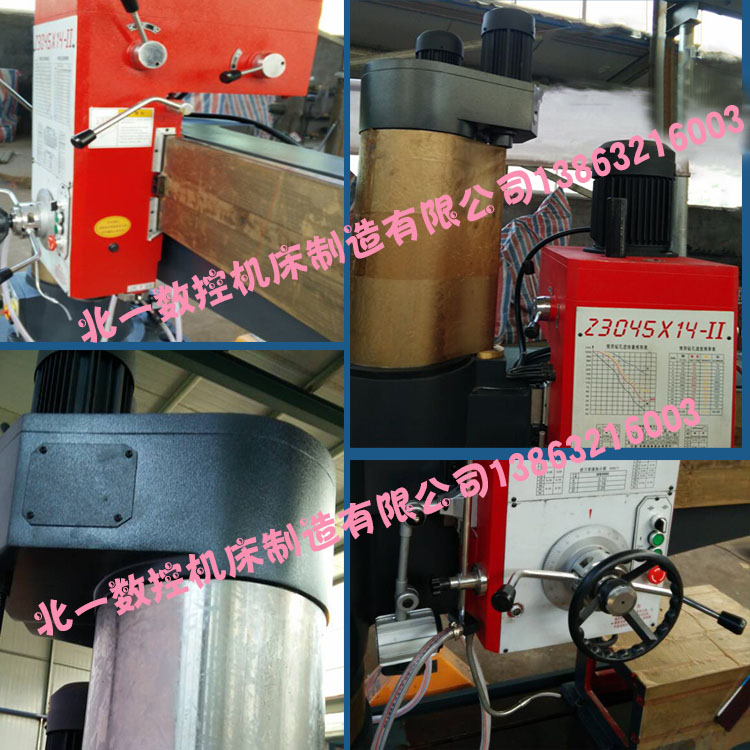

【Z3045x14-II是我公司自主研发的一款性价比极高的摇臂钻床，主要特点是主轴箱加长，主轴行程加长，可以实现深孔钻功能，摇臂长度增长到1400，立柱增加至240mm,最大可增加到280mm，主轴箱为三节，实现了普通摇臂钻床难以达到的低速，低速尤其是对攻丝效果更好。】

 摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。

主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。运动形式:当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：

（1）摇臂钻床的主运动为主轴的旋转运动

（2）进给运动为主轴的纵向进给

（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

Z3045X14/II摇臂钻床技术参数：

最大钻孔直径mm 钢件40 铸铁45

主轴中心至立柱中心线距离（mm）360-1400

主轴端面到底盘的距离（mm） 120-1000

立柱直径（mm）280

主轴行程（mm）320

主轴锥孔  莫氏4#

主轴变档（12档齿轮变速）

主轴转速22、46、66、90、130、180、240、340、470、680、980、1300转/分

主轴进给量3级

主电机功率（kw）3

升降电机（kw）1.5

机床重量kg   2000
