三轴行程 | X | 600 | mm |
|
Y | 360 | mm |
| |
Z | 450 | mm |
| |
工作台 | 台面尺寸 | 1000×360 | mm |
|
T型槽 | 3×18 | mm |
| |
最大承重 | 180 | Kg |
| |
主轴 | 夹头规格 | ER40 |
|
|
最高转速 | 6000 | RPM |
| |
攻牙转速 | 1500 | RPM |
| |
导轨 | X/Y | 30 | mm |
|
Z | 35 | mm |
| |
滚珠丝杆 | X/Y | 2516 |
|
|
Z | 3216 |
|
| |
刀库 | 刀位数 | 8 | T | 可选6T |
换刀形式 | 转位式 |
|
| |
换刀时间 | 1.2 | 秒 |
| |
电机 | 主轴电机 | 3.7/5.5 | KW | 伺服电机 |
进给电机 | 1.5,2(Z) | KW | 伺服电机 | |
刀塔电机 | 0.55 | KW | 伺服电机 | |
冷却泵 | 0.12 | KW |
| |
进给 | 快移速度 | 32000 | mm/min |
|
进给速度 | 1﹣12000 | mm/min |
| |
精度 | 定位速度 | 0.012/300 | mm |
|
重复精度 | 0.005/300 | mm |
| |
刀塔精度 | ±0.006 | mm |
| |
加工能力 | 钻孔 | ￠25 | mm | 铝件 |
攻牙 | M16 | mm | ||
| 镗孔 | ￠60 | mm | |
外形尺寸 | 长宽高 | 2400×1900×2000 | mm |
|
机床重量 | 2800 | Kg | ||

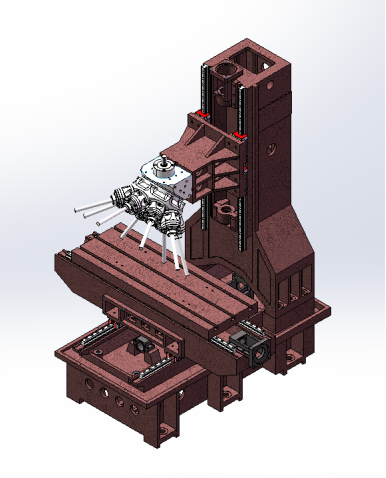

THXXX-8T
