产品简介与用途

本机床是一种强力金属切削机床，该机床刚性强，进给变速范围广，能承受重负荷切屑。主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具，适于加工各种零件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。

主要结构特点

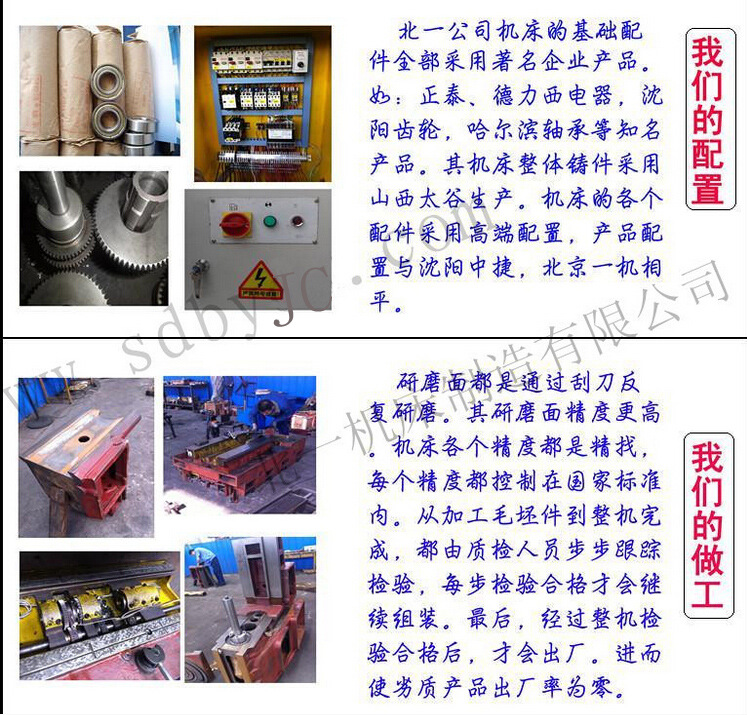

1、 底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。

2、 立铣头可在垂直平面内顺、逆回转调整 ±45°，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。

3、 工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。

4、 X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。

5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。

6、机床设计符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。

1 工作台尺寸：1700×400mm

2 T型槽数目：3

3 T型槽宽度：18m

4 最大负荷：800kg

5 X向（工作台纵向手动、机动）：900/800mm

6 Y向（滑座横向手动/机动）：315/300mm

7 Z向（升降台垂向手动/机动）:385/365mm

8 快速移动速度：X:2300 Y:1540  Z：770

9 主轴转速范围：30-1500r.p.m

10主轴转速级数：18

11 主轴轴向移动距离：85mm

12 主轴最大回转角度：±45°

13 主轴端面至工作台距离：30/500mm

14 主轴电机功率：11kw

15机床外形尺寸：2556×2159×2298mm

16 机床重：4250kg
